产品线二 · 新型电网 · 储能侧
CS-500 液氮深冷储能安全抑爆系统
以 −196℃ 液氮为抑爆介质，集储液、增压、探测、喷洒于一体的全自动装置。在锂电池热失控初期就完成隔氧、深冷与控爆，把爆燃阻断在发生之前——而不是等火烧起来再扑救。
抑爆介质 −196℃ 液氮汽化膨胀约 696 倍舱内氧浓度 ≤10%与消防系统 / BMS 联动
−196℃液氮介质，常压液态存储，惰性、不燃、不导电。
696 倍汽化膨胀比，少量液氮即可快速充满舱体。
≤10%抑爆后舱内氧浓度，火焰因缺氧熄灭且不复燃。
0.01 s设备反应时间，热失控即抑爆，无需人工干预。
抑爆机理
把热失控阻断在爆燃之前
锂电池热失控的本质是链式放热反应。液氮的价值不在于"事后灭火"，而在于同时做到隔氧、深冷与控爆——这三个条件被切断，反应就无法继续。
三重协同机理
- 隔氧窒息：液氮汽化迅速置换舱内氧气，氧浓度降至 ≤10%，火焰失去燃烧条件
- 持续深冷：−196℃ 介质直接带走热量，压制温升速率，阻断链式放热
- 抑爆控火：在爆燃发生前抑制可燃气体积聚，避免柜内爆燃与复燃
与传统灭火方案的差别
- 不是"配一套灭火器"，而是把热失控阻断在爆燃之前
- 介质本质清洁：无残留、不导电，不损伤电池与电气部件
- 全自动值守：与消防系统 / BMS 联动，无需人工干预
- 静态蒸发率 0%/d，长期存储无需频繁补液维护

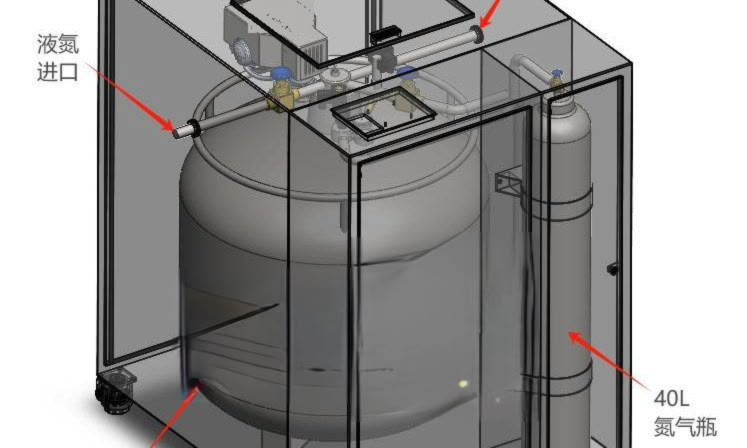

系统组成
四大单元，一体化撬装交付
储液、增压、探测、喷洒四个单元集成于同一撬装体，现场就位接管即可投运。
01 储液单元双层真空杜瓦储罐，常压液态存储，液位下限自动补液。
02 增压单元高压氮气两级减压恒压输出，汽化量随舱容自动匹配。
03 探测单元温升 / 烟雾 / 特征气体三合一，双参数确认后才判火警。
04 喷洒单元舱级电磁阀 + 两级喷洒管路，全舱覆盖、无死角沉积。
技术参数
机理参数与设备规格
便于与消防设计、采购条款逐项对应核对。
| 参数项 | CS-500 | 说明 / 机理 |
|---|---|---|
| 抑爆介质 | −196℃ 液氮 | 常压液态存储，惰性、不燃、不导电 |
| 抑爆机理 | 隔氧窒息 + 降温 + 抑爆 | 从源头阻断锂电池热失控链式反应 |
| 汽化膨胀比 | 约 696 倍 | 少量液氮即可快速充满舱体 |
| 抑爆后舱内氧浓度 | ≤ 10% | 火焰因缺氧自然熄灭，不复燃 |
| 响应方式 | 热失控即抑爆 · 全自动 | 与消防系统 / BMS 联动值守，无需人工干预 |
| 设备规格 | 参数 | 设备规格 | 参数 |
|---|---|---|---|
| 液氮储量 | 500 L | 设备反应时间 | 0.01 s |
| 静态蒸发率 | 0%/d | 工作压力 | 0 – 0.5 MPa |
| 额定功率 | 2.0 kW | 电源要求 | AC 220V / 50Hz |
| 裸机尺寸 (W×D×H) | 1440 × 1220 × 1910 mm | 工作环境温度 | −55℃ ~ +55℃ |
双产品线协同
发电侧与存储侧，共用一套底座
HiSRSD 与 CS-500 共享 LDSW 国标通信、自研 SOC 芯片与 TinyML 边缘智能——对一个客户而言，这是一个供应商、一套接口、一份安全台账。
| 对比维度 | HiSRSD · 发电侧 | CS-500 · 存储侧 |
|---|---|---|
| 安全对象 | 直流高压触电与组串拉弧（最高近千伏） | 锂电池热失控、可燃气体与柜内爆燃 |
| 核心动作 | 25s 内组件级关断，阵列外电压降至 ≤1V | 热失控初期隔氧 + 深冷 + 控爆，阻断链式反应 |
| 触发判据 | 断电 / 指令 / 消防联动 / 边缘 AI 诊断 | 温升 / 烟雾 / 特征气体复合探测，双参数确认 |
| 交付形态 | 关断器 + 网关 + 云平台，无线免布线部署 | 储液 + 增压 + 探测 + 喷洒，一体化撬装 |
| 典型场景 | 分布式屋顶、车棚、地面电站、轨交停车场 | 集装箱式储能电站、工商业储能柜、台区储能 |
| 共用底座 | LDSW 国标通信（YD/T 6334-2025） + 自研 SOC 芯片 + TinyML 边缘智能 + 统一运维入口 | |
适用场景
从工商业储能柜到电站级舱体
集装箱式储能电站
舱级整体抑爆，覆盖电芯簇与汇流区域，适配新建电站与存量改造。
工商业储能柜
针对厂区、园区侧的柜式储能，提供柜内快速抑爆与告警联动。
台区储能
配电台区小型储能装置，低维护、无人值守运行。
电站级储能集群
多舱体分区部署，统一接入平台，形成场站级安全台账。
选型支持
储能安全不是"配一套灭火器"，而是把热失控阻断在爆燃之前
提供舱体容积核算、管路布置建议与验收口径说明，可配合设计院完成消防设计对接。
